Essence Container Data

Préface

Essence Container Data va faire lien avec les containers des essences (Essence Container) via le Linked Package UID

Les metadonnées

Voici un exemple des données interprétées pour le KLV Essence Container Data :

╓─────────────────────────────────────────────────────────────────────────────────────────────────
║   3C0A - Instance ID           ║   7130e5d1.32f44f15.89a1e4db.36fed327
║   2701 - Linked Package UID    ║   UL       : 060a2b34.01010105.01010f20
║                                ║   Length   : 13 (Basic UMID Format)
║                                ║   Instance : 000000
║                                ║   Materiel : 89af85f0.4a1545ec.8a769008.829b2029
║   3F06 - IndexSID              ║   129
║   3F07 - BodySID               ║   1
╙─────────────────────────────────────────────────────────────────────────────────────────────────

Linked Package UID est un peu complexe car c'est une structure comprenant un Universal Label plus petit (12 bits au lieu de 16 bits), un numéro d'instance et un numéro de matériel.

Le numéro de Materiel se retrouvera à différents endroits (suivant le type de MXF) :

• Package UID dans Source Package
• SourcePackageID dans Source Clip
• Package UID dans Source Package
• TrackFileId dans Encrypted Essence Container
• ResourceID dans TimedText Essence Descriptor

Cet UUID est aussi l'identifiant du MXF qui sera utilisé dans les interconnexions entre CPL et KDM (mais on utilisera plutôt le KLV Source Package)

IndexSID indique (et identifie) simplement si un KLV Index Table Segment est présent.

BodySID indique (et identifie) s'il y a des containeurs d'essence (Essence Container).

Les données brutes du KLV

Voir l'étude du parsing d'un KLV Local Set dans Preface, nous avons déjà tout vu hormis un tout petit détail, celui du format Linked Package UID qui est un UMID, il faudra donc le parser en suivant quelques règles :

Structures des données

Les autres items ne sont pas indiqués ici car ils ne sont pas utilisés dans un MXF DCP.

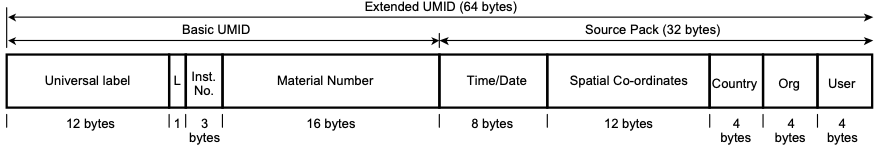

Les données UMID ¹ - en rouge - sa structure se décompose de la sorte :

Pour en savoir plus, reportez-vous à la note en bas de page à propos de l'UMID.

Hiérarchie du format

Interchange Object → Essence Container Data

Etude rapide de l'Universal Label de Essence Container Data

UL = 06.0E.2B.34.02.53.01.vv.0D.01.01.01.01.01.23.00
                             ^^------------------------------ Item Designator    : Organizationally registered
                                ^^--------------------------- Organization       : AAF
                                   ^^------------------------ Application        : MXF / AAF Association Structural Metadata Sets
                                      ^^--------------------- Structure Version  : Structure Version 1
                                         ^^------------------ Structure Kind     : MXF / AAF Association compatible sets and packs
                                            ^^--------------- MXF Set Definition : Essence Container Data
                                               ^^------------ MXF Set Definition : Essence Container Data

Notes
